直齿齿轮的测绘方法

2020-10-27 16:59:01 责任编辑:格尔精密 847

  齿轮的种类很多,按齿形分有:直齿、斜齿、弧齿、人字齿、螺旋齿等等,其中最常见的是直齿齿轮。那么直齿齿轮的测绘方法是怎样的呢?下面格尔精密小编来给大家介绍。

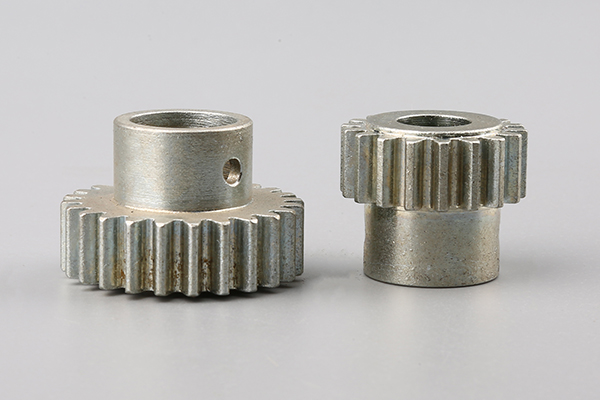

  直齿圆柱齿轮是实际生产和使用当中常见齿轮之一,在使用过程当中损坏是难免的,这样就需要制作一件与原来一样的新齿轮,由于各种原因客户无法提供所需直齿圆柱齿轮的图纸,为了保证加工出的产品能正常使用,需对齿轮进行准确测绘。


  

  首先,直齿圆柱齿轮的参数和尺寸虽多,但是各种齿轮的标准制度,都规定了以模数或径节,作为其它参数和各部尺寸的计算依据,因此,测绘工作要尽全力准确判定模数或径节的大小,同时压力角是判定齿形的基本参数,准确判定同样重要。

  

  其次,我们要了解所测绘齿轮的使用情况和生产国家,这样我们就可预估出这个齿轮所采用的标准制度。一般我国、日本、德国、法国、捷克、前苏联都是模数制,也可以观察齿轮的齿形,如果齿形轮廓弯曲且齿槽底部狭窄呈圆弧状,可初步判定为模数制,标准压力角多是20度;美国和英国采用径节制,标准压力角14.5度和20度两种,观察齿形轮廓较平直且齿槽底部较宽圆弧小,可初步判定为径节制,压力角14.5度,也可用齿轮滚刀或标准齿条样本进行比试来判定是哪种压力角,知道的以上情况,就可以进行实际测绘了。



  以上内容就是对直齿齿轮的测绘方法的介绍了,掌握用测量工具对标准直齿轮进行测绘的方法和步骤,通过测绘,能计算并确定其主要参数及各部分尺寸,完成齿轮的工作图。
